Blokowe
Monozłącze SB13
Uchwyty gazomierzy/Stelaże G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm | 130 mm |
| Średnica wejścia | R1 gwint | R 3/4 gwint | R1 gwint |
| Średnica wyjścia | R1 gwint | R 3/4 gwint | R 3/4 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A05-01 | 13-A05-02 | 13-A05-03 |
Monozłącze SN13
Uchwyty gazomierzy/Stelaże pod gazomierz G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm | 130 mm |
| Średnica wejścia | R1 gwint | R 3/4 gwint | R1 gwint |
| Średnica wyjścia | R1 gwint | R 3/4 gwint | R 3/4 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A01-01 | 13-A01-02 | 13-A01-03 |

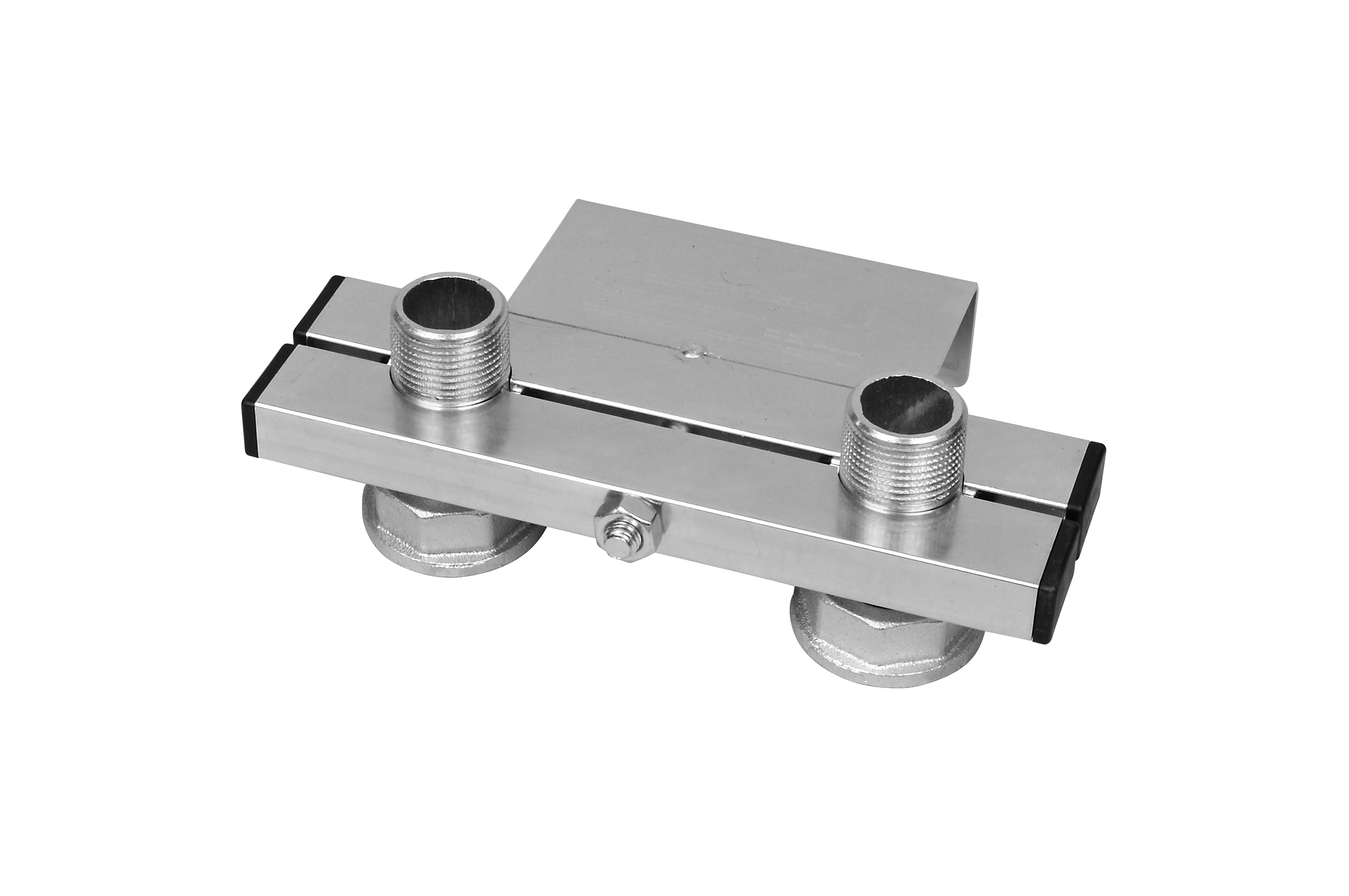

Monozłącze SP13
Uchwyty gazomierzy/Stelaże gazomierzy G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm | 130 mm | 130 mm |
| Średnica wejścia | R1 gwint | R 3/4 gwint | R1 gwint | R 3/4 gwint |
| Średnica wyjścia | R1 gwint | R 3/4 gwint | R 3/4 gwint | R 1/2 gwint |
| Materiał | Stal galw. | Stal galw. | Stal galw. | Stal galw. |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A04-01 | 13-A04-02 | 13-A04-03 | 13-A04-04 |
Monozłącze SP13S
Uchwyty pod gazomierz/Stelaże pod gazomierz G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm |
| Średnica wejścia | G1 gwint | G 3/4 gwint |
| Średnica wyjścia | DN25 spaw | DN20 spaw |
| Materiał | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A03-01 | 13-A03-02 |
Monozłącze SP13 90
Uchwyt gazomierza/Stelaż gazomierza G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm |
| Średnica wejścia | G1 1/4 pod reduktor | G1 1/4 pod reduktor |
| Średnica wyjścia | DN25 spaw | R1 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A07-01 | 13-A07-02 |
Monozłącze SP13 180
Uchwyt gazomierza/Stelaż pod gazomierz G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm |
| Średnica wejścia | R1 gwint | G1 1/4 gwint pod reduktor |
| Średnica wyjścia | G1 1/4 nakrętka | G1 1/4 nakrętka |
| Materiał | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A06-01 | 13-A06-02 |
Monozłącze gazomierza z łącznikiem izolacyjnym
Uchwyty gazomierza/Stelaże G-1,6 do G-6 z łącznikiem izolacyjnym o rozstawie 130 mm Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 130 mm | 130 mm |
| Średnica wejścia | Izolator G1 gwint | Izolator G1 gwint |
| Średnica wyjścia | DN25 spaw | G1 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A02-01 | 13-A02-02 |
Monozłącze SN25
Uchwyt gazomierzy/Stelaże pod gazomierz G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 250 mm | 250 mm | 250 mm |
| Średnica wejścia | R1 gwint | R 3/4 gwint | R 3/4 gwint |
| Średnica wyjścia | R1 gwint | R 3/4 gwint | R1 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A10-01 | 13-A10-02 | 13-A10-03 |

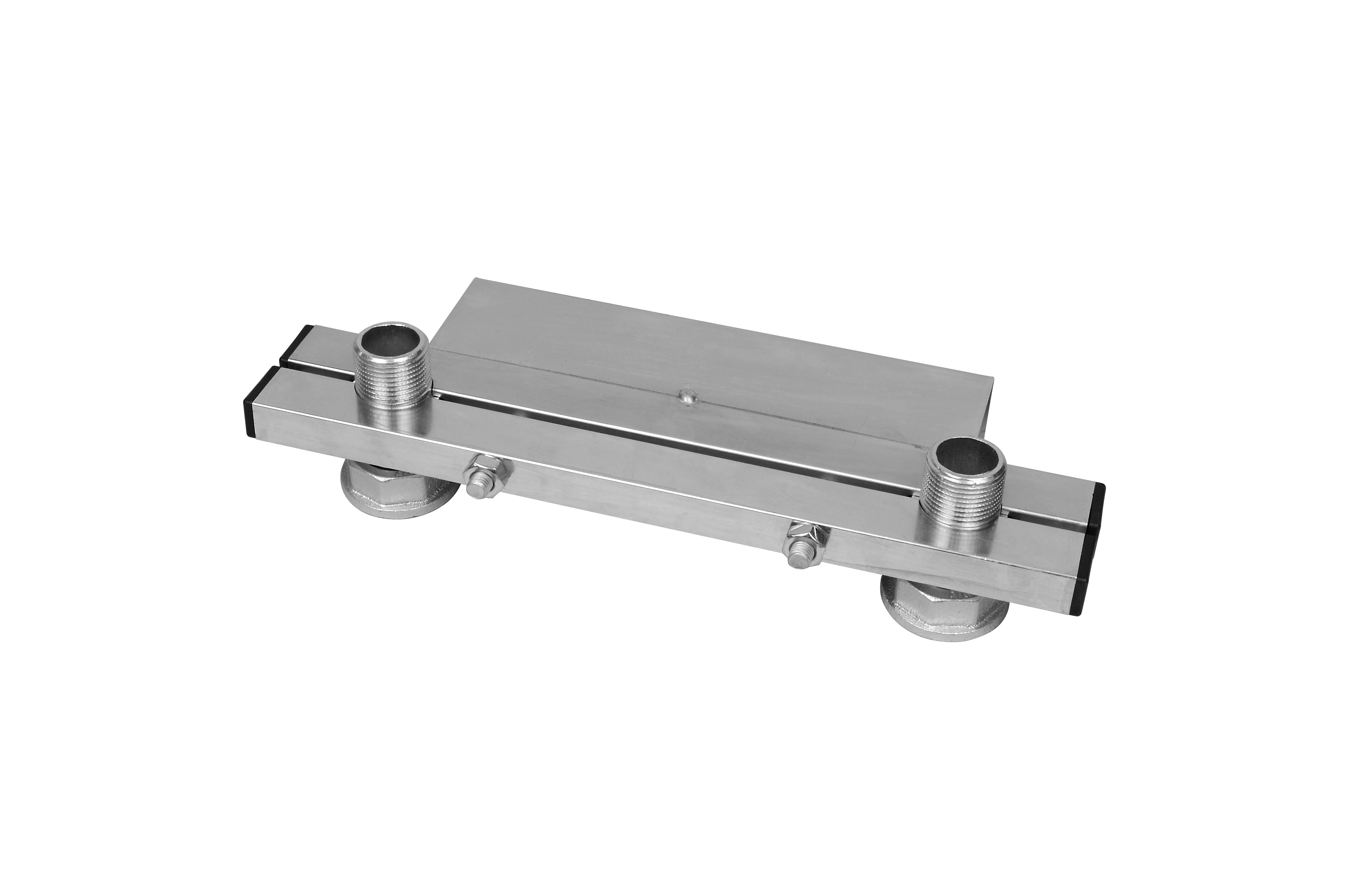

Monozłącze SP25
Uchwyt gazomierzy/Stelaże pod gazomierz G-1,6 do G-6 Umożliwiają szybki i łatwy montaż gazomierzy naściennych lub szafkowych. Zapewniają:
-
- wyeliminowanie naprężeń montażowych
-
- wymaganego rozstawu osi
-
- zredukowanie połączeń gwintowych
-
- poziome ustawienie gazomierza
-
- łatwy montaż i demontaż gazomierza
-
- estetykę montażu
| Rozstaw | 250 mm | 250 mm | 250 mm |
| Średnica wejścia | R1 gwint | R 3/4 gwint | R 3/4 gwint |
| Średnica wyjścia | R1 gwint | R 3/4 gwint | R1 gwint |
| Materiał | Stal galwanizowana | Stal galwanizowana | Stal galwanizowana |
| Aprobata techniczna | AT/2015-03-13 | AT/2015-03-13 | AT/2015-03-13 |
| Indeks | 13-A08-01 | 13-A08-02 | 13-A08-03 |
